MEMAHAMI HASIL PENGUKURAN TAHANAN PENTANAHAN

Sebelum kita masuk ke materi, marilah kita dengarkan bersama audio motivasi berikut ini:



Menganalisa Hasil Pengukuran

          Dalam setiap pengukuran diinginkan hasil pengukuran yang presisi. Apa artinya sebuah data bila tidak mendekati kebenaran. Salah satu faktor yang mempengaruhi ketelitian dalam pengukuran tahanan pentanahan ini adalah letak elektroda bantu yang digunakan dalam pengukuran. Untuk mendapatkan hasil pengukuran yang presisi adalah dengan meletakkan elektroda bantu-arus Z cukup jauh dari elektroda yang diukur tahanannya, X,  sehingga elektroda bantu-tegangan Y berada di luar daerah yang disebut daerah resistansi efektif dari kedua elektroda (elektroda pentanahan dan elektroda bantu-arus). Apa sebenarnya yang dimaksud dengan daerah resistansi efektif ini, dapat diperhatikan Gambar 1.


                             Gambar 1. Daerah resistansi efektif dari dua buah elektroda yang tumpang tindih


         Bila arus diinjeksikan kedalam tanah melalui elektroda Z ke elektroda X, pada kedua elektroda tersebut akan membangkitkan fluks magnet yang arahnya melingkari batang-batang elektroda. Daerah yang dilingkupi oleh fluks magnet dari masing-masing elektroda disebut daerah resistansi efektif. Gambar 1 menggambarkan daerah resistansi efektif yang tumpang tindih dari kedua elektroda. Peletakan elektroda Y harus di luar daerah tersebut agar penunjukan alat ukur presisi.
         Cara mudah untuk mengetahui apakah elektroda Y berada di luar daerah resistansi efektif adalah dengan melakukan pengukuran beberapa kali dengan mengubah posisi elektroda Y di antara X dan Z, yaitu, misalnya pertama pada Y, kemudian dipindah ke arah X, yaitu ke Y’ dan kemudian ke arah Z ke Y”. Perlu digambarkan kurva resistansi (tahanan) sebagai fungsi jarak antara X & Z untuk mengetahui ini. Bila penunjukan-penunjukan alat ukur tersebut menghasilkan harga resistansi (tahanan) yang berubah secara signifikan, menunjukkan bahwa elektroda Y ada di dalam daerah resistansi efektif yang berarti hasil pengukuran tidak presisi.
         Sebaliknya, bila diperoleh hasil pengukuran yang relatif sama seperti yang ditunjukkan pada Gambar 2, maka elektroda Y berada di luar daerah resistansi efektif dan hasilnya presisi. Dalam gambar ditunjukkan grafik resistansi sebagai fungsi posisi Y. Bila diperoleh perbedaan yang besar (Gambar 2.118) menunjukkan ketidakpresisian hasil pengukuran, sebaliknya jika perbedaan pembacaan kecil diperoleh hasil pengukuran yang presisi (Gambar 2) dalam arti bahwa inilah tahanan elektroda X yang paling tepat.

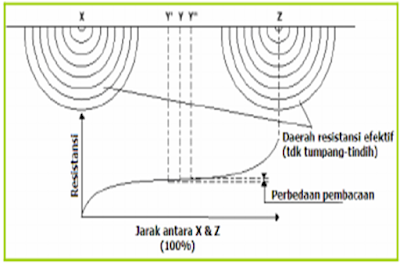

                        Gambar 2. Posisi elektroda Y di luar daerah resistansi efektif dari dua elektroda
                                                                     yang tidak tumpang-tindih


         Metoda 62% digunakan setelah mempertimbangkan secara grafis dan setelah dilakukan pengujian. Ini merupakan metoda yang paling akurat namun hanya terbatas pada elektroda tunggal. Metoda ini hanya dapat digunakan untuk elektroda-elektroda yang yang tersusun berjajar secara garis lurus dan pentanahannya menggunakan elektroda tunggal, pipa, atau pelat, dan lain-lain seperti pada Gambar 3.



                        Gambar 3. Pengukuran resistansi elektroda pentanahan menggunakan metoda 62%

          Perhatikan Gambar 4, yang menunjukkan daerah resistansi efektif dari elektroda pentanahan X dan elektroda bantu-arus Z. Daerah resistansi saling tumpang-tindih (overlap). Jika dilakukan pembacaan dengan memindah-mindahkan elektroda bantu-tegangan Y ke arah X atau Z, perbedaan pembacaan akan sangat besar dan sebaiknya tidak dilakukan pembacaan pada daerah ini. Dua daerah sensitif saling overlap dan menyebabkan peningkatan resistansi ketika elektroda Y dipindah-pindah menjauh dari X.


                                                  Gambar 4. Daerah resistansi efektif tumpang-tindih.

          Sekarang perhatikan Gambar 5, di mana elektroda X dan Z dipisahkan pada jarak yang cukup sehingga daerah-daerah resistansi efektif tidak tumpang-tindih. Jika resistansi hasil pengukuran diplot akan ditemukan suatu harga pengukuran di mana ketika Y dipindah-pindah dari posisi Y awal memberikan nilai dengan  perubahan yang ada dalam batas toleransi. Posisi Y dari X berjarak 62% dari jarak total dari X ke Z. Daerah toleransi ditentukan oleh pengguna dan dinyatakan dalam bentuk persen dari hasil pengukuran awal: ± 2%, ± 5%, ± 10%, dan lain-lain.

                                                                                                                           Gambar 5. Daerah pengukuran 62%
Sebagai bentuk latihan, silahkan isi latihan soal di bawah ini untuk mengetahui pemahaman masing-masing ...
